Installations type

Confiez-nous les plans de vos lieux à équiper, nous vous proposerons un plan d’implantation et une réalisation en 3D.

  • Exemple : Descriptif SMS Implantation « Naturel » Hommes :

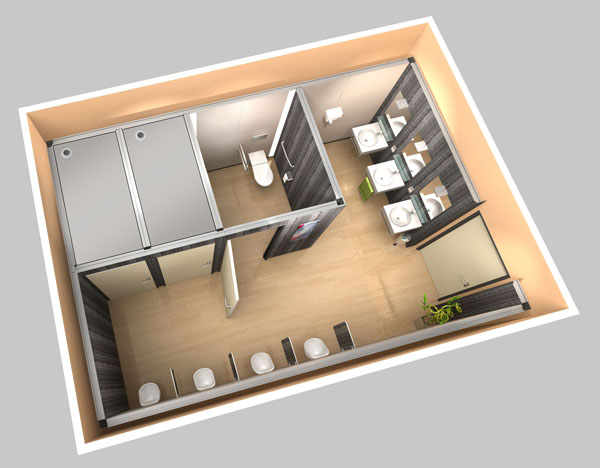

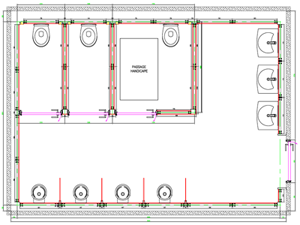

naturelle homme dessus plafondcroquis-naturel-homme

Aménagement d’un local sanitaire homme à partir de modules de doublage de mur et de cloisons de hauteur 2400 avec panneaux stratifiés de 20 mm de la gamme NATURELLE et INITIALE.

Doublages de mur et cabines :

  • Plinthe basse aluminium laquée gris basalte RAL 7012 hauteur 80 mm, épaisseur 60 mm
  • Rail haut aluminium de section 60×60
  • Montants aluminium de section 60×60 assemblé sur plinthe et rail haut  par blocage rapide de pince sur rainure.
  • Équerres acier pour fixation des montants sur le mur
  • Renforts aluminium de section 60×60 aux emplacements des lavabos et urinoirs.
  • Panneau de parement épaisseur 20 mm constitué d’une feuille de stratifié 0.9 mm collé sur un panneau de particule hydrofuge de 19 mm et d’un stratifié de contre balancementDes crochets vissés au dos des panneaux autorisent la fixation amovible des panneaux.
  • Accrochage des panneaux sur des échelles acier réglables en hauteur pour la mise à niveau des panneaux
  • Démontage des panneaux par ventouse.
  • Panneaux usinés avec les découpes nécessaires à la pose de l’appareillage sanitaire.

Portes cabines : Quantité 3

  • Panneau bois âme pleine épaisseur 40 mm de 83 cm pour les cabines standard et de 93 cm pour les cabines PMR
  • Huisserie en aluminium laqué gris basalte RAL 7012
  • Serrure à condamnation  avec béquille double et rosace en acier inox brosséTémoin de présence Libre/Occupé
  • Joint phonique
  • Charnières aluminium anodisé

Toit des cabines :

  • Panneau 20 mm stratifié blanc 2 faces sur support nid d’abeille
  • Bouche de VMC Ø25

Lavabo :

  • 3 lavabos modèles CONNECT CUBE (IDEAL STANDARD) de 50×46 avec cache siphon
  • Mitigeur temporisé OKYRIS 2 (PORCHER)
  • Flexibles pression raccord femelle 15/21, vidage, manchette à joint Ø32 et fixations fournies

Urinoir :

  • 4 Urinoir sans eau URIMAT
  • Vidage, manchette à joint Ø40 et fixations fournies
  • 4 écrans urinoir SANITEC 700×400 en compact

Toilette :

  • 2 Cuvettes WC suspendue CONNECT (IDEAL STANDARD) avec abattant
  • 1 cuvette WC suspendue et allongée MATURA (PORCHER) avec abattant pour cabine PMR
  • Réservoir de chasse d’eau extra plat dissimulé dans cloison avec plaque de déclenchement double touche
  • Flexibles pression avec raccord 15/21, manchettes d’évacuation et fixations fournies

Eclairage :

  • 6 éclairages verticaux (2 par cabine toilette) avec tubes à led intégrés dans l’épaisseur des doublages.
  • Livrés avec cordon d’alimentation pour branchement sur connecteur  en attente
  • Commande par 3 interrupteurs automatique (détecteurs de mouvement) avec temporisation réglable

Hors fourniture : Miroirs, tablette, sèche-main, porte papier,  barres pmr

Pose :

  • Durée des travaux : 3 jours X 2 personnes (y compris gestion du chantier).
  • Prestation complète de pose hors revêtement de sol, plafond, murs peints, vmc et éclairage plafond à réaliser avant notre intervention.
  • Les attentes d’arrivée d’eau et évacuation sont nécessaires aux emplacements des appareils ainsi que les attentes de l’alimentation électrique des éclairages intérieurs des cabines ( a réaliser avant notre intervention).
